多層電氣安裝用接線端子-2005-7641

    產品簡介：

    多層電氣安裝用接線端子; 帶有操作孔; 4 mm2; 帶有N線可分斷滑塊; NT/L/PE; Push-in CAGE CLAMP?; 4,00 mm2; 灰色
電氣參數
Ratings per IEC/EN
額定電氣參數(注)電位對地
額定電壓(III/3)250 V
額定浪涌電壓(III/3)4 kV
額定電流32 A
額定電氣參數(注) 2電位間
額定電壓(III/3) 2400 V
額定浪涌電壓(III/3) 26 kV
額定電流236 A
圖例(額定電氣參數)(III / 3) ? 過電壓類別III/污染等級3
接線參數
連接技術 直插型籠式彈簧接線單元(Push-in CAGE CLAMP?)
執行類型 推入式
操作工具
可連接導線材料 銅
額定導線截面積 4 mm2
單股導線 0.5 … 6 mm2 / 20 … 10 AWG
單股導線；可直接插入 1.5 … 6 mm2 / 14 … 10 AWG
細多股導線 0.5 … 6 mm2 / 20 … 10 AWG
細多股導線；加有帶絕緣護套的冷壓接頭 0.5 … 4 mm2 / 20 … 12 AWG
細多股導線；加有冷壓接頭；可直接插入 1.5 … 4 mm2 / 18 … 12 AWG
說明(導線截面積) 橫截面較小的導線也可以直接插入,具體取決于導線特性。
剝線長度 11 … 13 mm / 0.43 … 0.51 英寸
連接點總數 4
電位總數量 3
層數 3
接線類型 正面接線

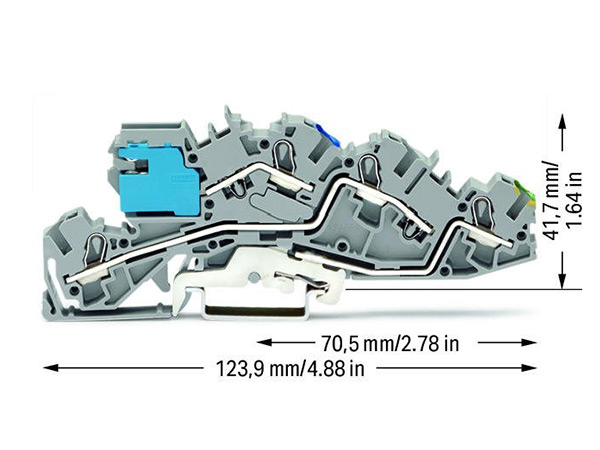

Geometrical Data
寬度 6.2 mm / 0.244 inch
高度 124 mm / 4.882 inch
以DIN導軌的上邊線為基準的深度 41.7 mm / 1.642 inch
機械參數

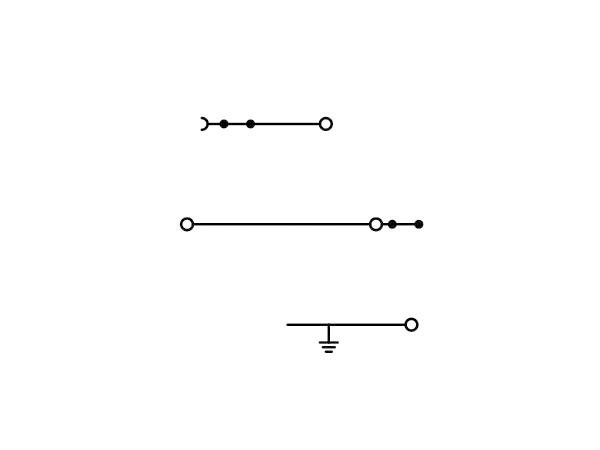

電位標記 NT/L/PE
設計 彎角型
安裝方式 DIN-35型導軌
標記位 中央/側面標記位
材料參數
顏色 灰色
絕緣材料 尼龍66 (PA 66)
火災荷載 0.349 MJ
重量 31.7 g
商業數據
Product Group 22 (TOPJOB S)
包裝類型 BOX
原產國 CN
GTIN 4055143042239
海關稅號 85369010000
