4線普通接線端子-2002-1401

    產品簡介：

    4線普通接線端子; 2.5 mm2; 適于Ex e II應用; 側面/中心標記; 適于35 x 15 和 35 x 7.5導軌; Push-in CAGE CLAMP?; 2,50 mm2; 灰色
電氣參數
Ratings per IEC/EN
額定電氣參數依據的標準IEC/EN 60947-7-1
額定電壓(III/3)800 V
額定浪涌電壓(III/3)8 kV
額定電流24 A
額定電流232 A
圖例(額定電氣參數)(III / 3) ? 過電壓類別III/污染等級3
Approvals per UL
認證UL 1059
額定電壓 UL(Use Group B)600 V
額定電流 UL(Use Group B)20 A
額定電壓 UL(Use Group C)600 V
額定電流 UL(Use Group C)20 A
Approvals per CSA
認證C22.2 No 158
額定電壓 CSA (Use Group B)600 V
額定電流 CSA (Use Group B)20 A
額定電壓 CSA (Use Group C)600 V
額定電流 CSA (Use Group C)20 A
Ex information
Ratings perATEX: PTB 03 ATEX 1162 U / IECEx: PTB 03.0004U (Ex eb IIC Gb)
額定電壓EN (Ex e II)550 V
額定電流(Ex e II)22 A
帶跨接器時的額定電流((Ex e II)20 A
接線參數
連接技術 直插型籠式彈簧接線單元(Push-in CAGE CLAMP?)
執行類型 推入式
操作工具
可連接導線材料 銅
額定導線截面積 2.5 mm2
單股導線 0.25 … 4 mm2 / 22 … 12 AWG
單股導線；可直接插入 0.75 … 4 mm2 / 18 … 12 AWG
細多股導線 0.25 … 4 mm2 / 22 … 12 AWG
細多股導線；加有帶絕緣護套的冷壓接頭 0.25 … 2.5 mm2 / 22 … 14 AWG
細多股導線；加有冷壓接頭；可直接插入 1 … 2.5 mm2 / 18 … 14 AWG
說明(導線截面積) 橫截面較小的導線也可以直接插入,具體取決于導線特性。
剝線長度 10 … 12 mm / 0.39 … 0.47 英寸

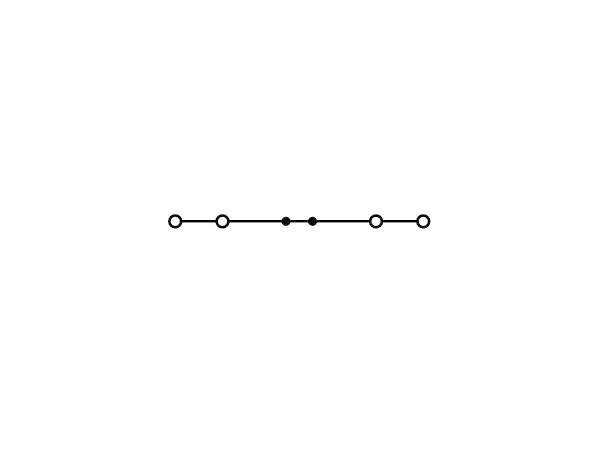

連接點總數 4
電位總數量 1
層數 1
接線類型 正面接線
跨接器插孔數量 2

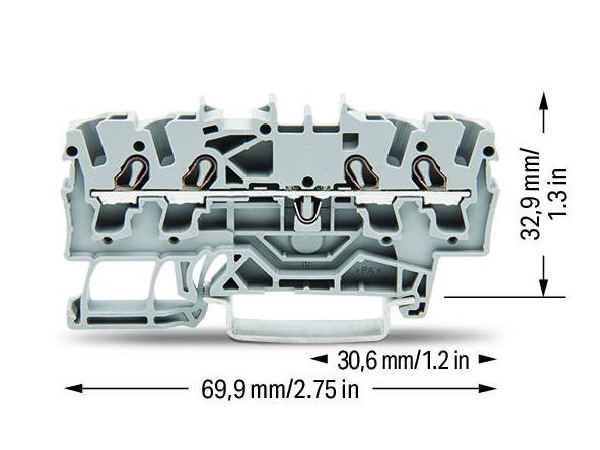

Geometrical Data
寬度 5.2 mm / 0.205 inch
高度 69.9 mm / 2.752 inch
以DIN導軌的上邊線為基準的深度 32.9 mm / 1.295 inch
機械參數
設計 水平型
安裝方式 DIN-35型導軌
標記位 中央/側面標記位
材料參數
顏色 灰色
絕緣材料 尼龍66 (PA 66)
火災荷載 0.153 MJ
重量 7.6 g
商業數據
Product Group 22 (TOPJOB S)
包裝類型 BOX
原產國 DE
GTIN 4017332999281
海關稅號 85369010000
